XXL 3D Schnitt
Kundenspezifische Größe
Modular
In der Länge erweiterbar und in den Ressourcen skalierbar. Personalisierung
Personalisierung
Option zum Fräsen und Gewindeschneiden mit 3D-Fräsen, Automatischer Tischtauscher
laserschneidmaschinen
XXL 3D Schnitt

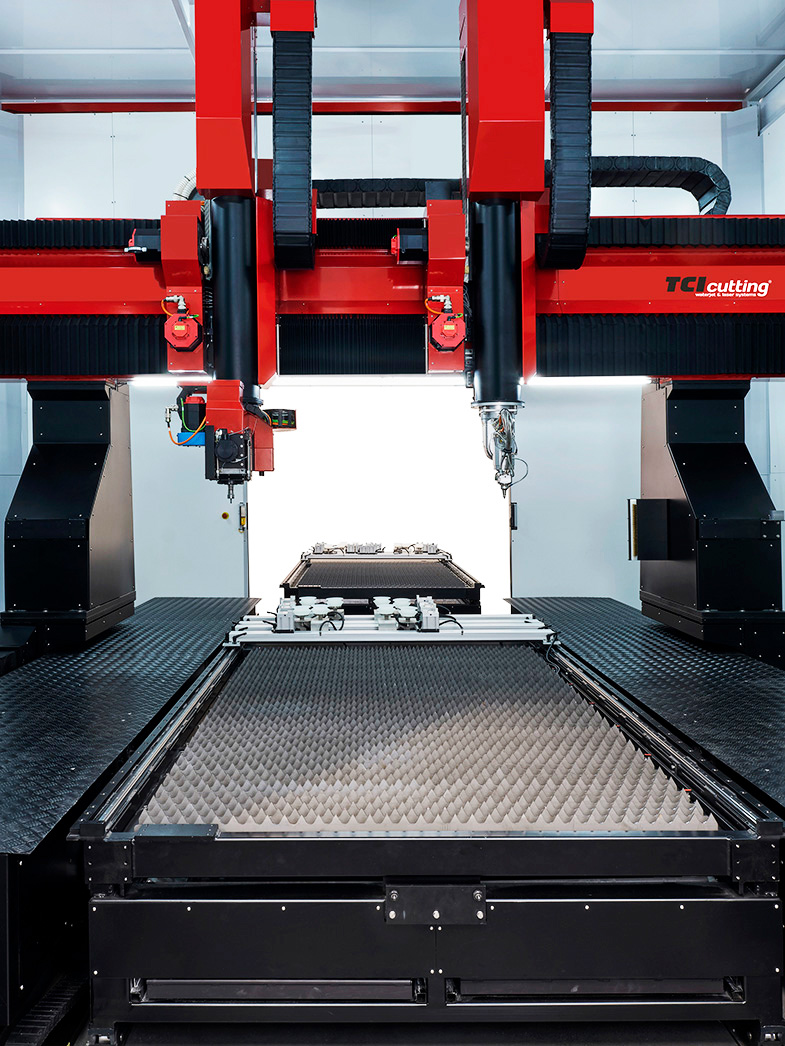

TCI Cutting Dreamline Fiber® eröffnet mit dem 5-Achsen-Laserschneiden eine völlig neue Welt der 3D-Produktionsmöglichkeiten. Ein Vollrobotersystem, mit dem die Herstellung komplexer Schnitte zu einer einfachen Aufgabe wird. Die leistungsstarke Brücke, auf der sich das 3D-Schneiden des Kopfes befindet, ermöglicht die Erstellung von Schneidprogrammen mit mehreren Winkeln für das gleiche Stück, einer Beschleunigung von mehr als 1 G und mit Leistungen von 1 kW bis 4 kW. Der 900-mm-Hub der Z-Achse bietet unendlich viele Möglichkeiten.
Die Faserlaserquellentechnologie ermöglicht die Herstellung von Produktionsserien mit hoher Geschwindigkeit und minimalen Kosten. Damit ist dieses System eines der vollständigsten und intelligentesten auf dem Markt. Die Konnektivität mit digitalen Systemen erzeugt einen unübertroffenen Produktionsfluss.
Vielseitigkeit und unendliche Konfigurationen machen die Dreamline zu einer Maschine, die sich an die Anforderungen jedes Sektors anpassen kann, mit der Option der maßgeschneiderten Konfiguration, der Option des Fräsens und Gewindeschneidens mit 3D-Rotation.
Wir raten Ihnen
Lassen Sie sich von unserem spezialisierten Team zu Dreamline Fiber® beraten.
Spezifikationen
| Merkmale | |
|---|---|
| Maximale Beladung | 600 kg |
| Schneidköpfe | 1 (5 ejes) |
| Max. simultane Positioniergeschwindigkeit | 85 m/min |
| Max. Achsbeschleunigung | 1G |
| Maschine Toleranz VDI/DGQ3441 | ± 0.05 mm/m |
| Wiederholgenauigkeit | ± 0.025 mm |
| Leistungen | Von 1 kW bis 4 kW |
| Abmessungen | 3.000x2.400x900 mm |
| Achsverfahrweg (X, Y, Z) | 3.000 x 2.400 x 900 mm |
| GAP zugehörig (W) | Inbegriffen |
| Messsystem | Absolute optische Regeln (Optisch) |
HOHE PRODUKTIVITÄT
Intelligente Funktionen
AUTOMATISIERUNG DES LASERSCHNEIDENS
Technologische Entwicklungen
Energy Cut Gas Mix 2.0®
Bis zu 70% weniger Gasverbrauch beim Sauerstoff- und Stickstoffschneiden.
Rage Cut 2.0®
40% schnelleres Hochleistungslaserschneiden bei dicken Kohlenstoffstahlteilen.
Fly Cut 3.0®
Ultra schnelles Schneiden im Raster und in aufeinanderfolgenden Löchern.
Nozzle Control 2.0®
Diagnose des Düsenzustands mit Hilfe künstlicher Intelligenz.
Smart Camera 4.0®
Intelligente Kamera zur Materialerkennung und -messung.
Freezetec 2.0®
Wassergekühltes Laserschneidsystem.
AUTOMATISIERUNG
Automatisierte Systeme
Automation Systems®
Twin Table
Automatisierungslösungen für das Be- und Entladen von Teilen.
VORTEILE
Warum TCI Cutting
Intelligente Produktionssoftware
Autonome Entscheidungsfindung.
Benutzerdefinierte Automatisierung
Maßgeschneiderte Automatisierung.
MAS Concept®
Maschinen + Automatisierung + Software. 360° umfassende Lösung. 24 Stunden Produktion.
TCI Training
Maßgeschneiderte zertifizierte Schulungsprogramme.
Implementierung von Produktionsprozessen
Optimierung. Vollständige Integration. Industrie 4.0.
Vorausschauende Unterstützung
Maximale Effizienz ohne Ausfallzeiten. Expertenteam.
BE PART OF THE FUTURE
Clients around the World
Download Datenblatt
Dreamline Fiber®
Den vollständigen Katalog herunterladen
