Corte en 3D automatizado
Aceleración 1G
Producción en serie
Mesa revólver automática
Versatilidad
Robot para reposicionamiento de piezas. Mesa de corte con múltiples opciones
Corte láser
Corte en 3D automatizado

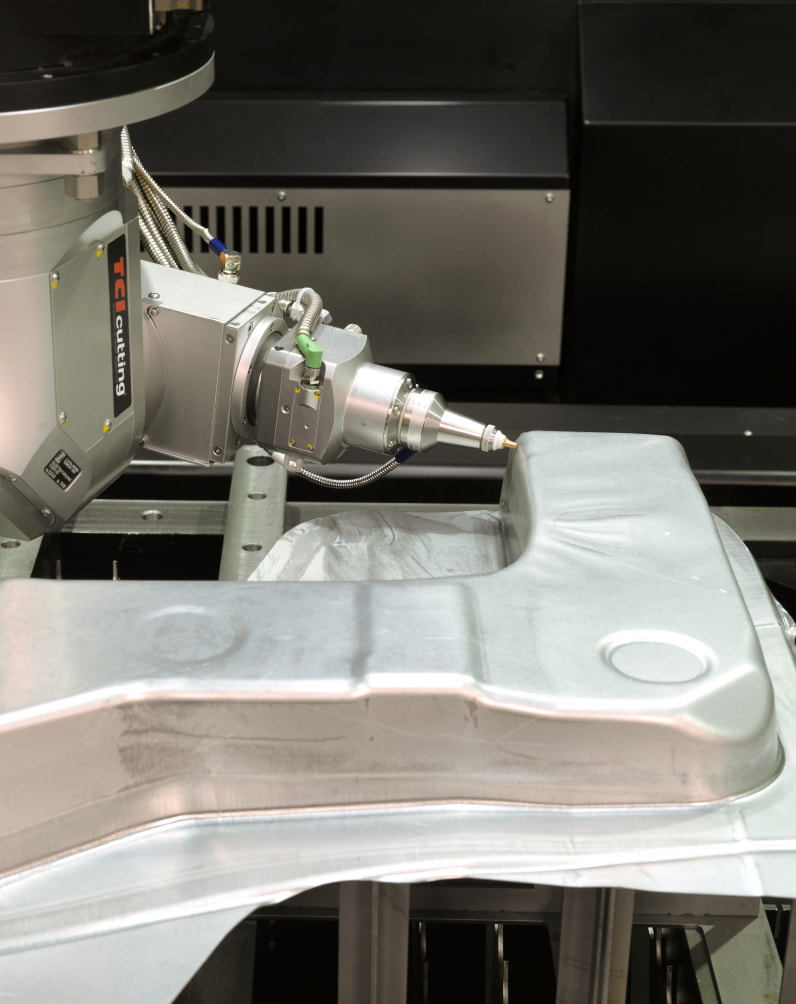

La serie Spaceline Fiber de TCI Cutting abre un nuevo mundo de posibilidades de corte láser en 3D gracias a nuestro cabezal de 5 ejes.
La producción de cortes complejos se convertirá en tarea sencilla gracias a este sistema totalmente robotizado. El potente brazo que aloja el cabezal de corte 3D permite crear programas de corte con múltiples ángulos para una misma pieza así como alcanzar una aceleración de más de 1G, con potencias desde 1 a 4 kW (hasta 6 kW especial).
El recorrido de 700 mm del eje Z ofrece posibilidades infinitas para el corte tanto reposicionamiento de piezas con robot o en una mesa revólver de trabajo.
Este sistema es uno de los más completos e inteligentes del mercado. Su conectividad con los sistemas digitales genera un flujo de producción inigualable y a un coste mínimo.
Su versatilidad e infinidad de configuraciones convierten a la Spaceline Fiber en una máquina capaz de adaptarse a las necesidades de cualquier sector.
Especificaciones
técnicas
| Característica | |
|---|---|
| Carga máxima | 600kg |
| Cabezales | 1 (5 ejes) |
| Vel. Posicionamiento Máx simultánea | 85 m/min |
| Aceleración máx. axial | 1G |
| Tolerancia máquina VDI/DGQ3441 | ± 0.05 mm/m |
| Repetibilidad | ± 0.03 mm |
| Potencias | De 1.000 W a 3.000 W |
| Dimensiones | 1.550x4.050x700 mm |
| Recorrido ejes (X, Y, Z) | 1.550x4.050x700 mm |
| Eje de GAP dedicado (W) | Incluido |
| Motorización de mesas de carga | Incluido |
| Motorizacion de piezas con robot | Opcional |
| Sistema de medición | Reglas ópticas absolutas |
VERSATILIDAD
Funciones inteligentes
MÁQUINAS DE CORTE LÁSER
Desarrollos tecnológicos
Energy Cut Gas Mix 2.0®
Reducción de hasta un 70% de consumo de gas en cortes con oxígeno y nitrógeno.
Rage Cut 2.0®
Corte láser de alta potencia un 40% más rápido en piezas de gran espesor en acero al carbono.
Fly Cut 3.0®
Corte ultra rápido en rejilla y taladros consecutivos.
Nozzle Control 2.0®
Diagnóstico del estado de las boquillas mediante inteligencia artificial.
Smart Camera 4.0®
Cámara inteligente para detección y medición del material.
Freezetec 2.0®
Sistema de corte láser refrigerado por agua.
Beneficios
Por qué
TCI Cutting
Software Inteligente
Toma de decisiones autónomas.
Automatización a medida
Automatización a medida.
MAS Concept®
Solución integral 360º. 24 horas de productividad en fábrica.
TCI Training
Programas certificados de formación a medida.
Implantación de procesos productivos
Optimización. Integración total. Industria 4.0.
Asistencia técnica predictiva
Máxima eficiencia sin parones. Equipo de expertos.
BE PART OF THE FUTURE
Clients around the World
Descargar ficha técnica
Spaceline Fiber®
Descarga el catálogo completo de nuestras soluciones
