Alta produttività
Caricatori multipli di tubi e profili
Taglio di profili e tubi
Profili aperti o chiusi
Personalizzazione
Carico automatico o semiautomatico. Testa di taglio 2D / 3D
TAGLIO LASER
Taglio di profili e tubi
La tecnologia del laser a fibra arriva alla produzione di taglio di profili e tubi, elementi molto utilizzati in un’ampia gamma di settori. Carico e scarico completamente automatizzati con velocità continua e manutenzione minima. Il nuovo sistema di TCI Cutting è in grado di lavorare tubi e profili da ø20 mm a ø220 mm senza necessità di cambiare l’utensile per tutti i tipi di tagli e lunghezze. Questo aumenta il tempo di funzionamento della macchina da taglio e garantisce un flusso altamente produttivo senza interruzioni. Inoltre, questo nuovo sistema di taglio laser di profili e tubi con sorgente in fibra permette di tagliare sia profili aperti, con la testa a cinque assi, o chiusi.
La tecnologia laser fibra per il taglio di tubi e profili consente di eliminare le lavorazioni prima e dopo il taglio finora necessarie, il che significa risparmio di tempo e aumento della competitività da un lato, e l’opportunità di accedere a nicchie di mercato e a nuovi settori.
Con innumerevoli capacità e possibilità, questa macchina copre una vasta gamma di profili, con carico automatico o semiautomatico fino a 12 metri e può eseguire uno scarico multiplo controllato dal controllo numerico centrale, CNC.
Le caratteristiche tecniche della Smarttube Fiber® TCI Cutting, la rendono la macchina più versatile e flessibile sul mercato, in quanto offre una soluzione completa, con un consumo energetico molto basso e una qualità di taglio senza pari.

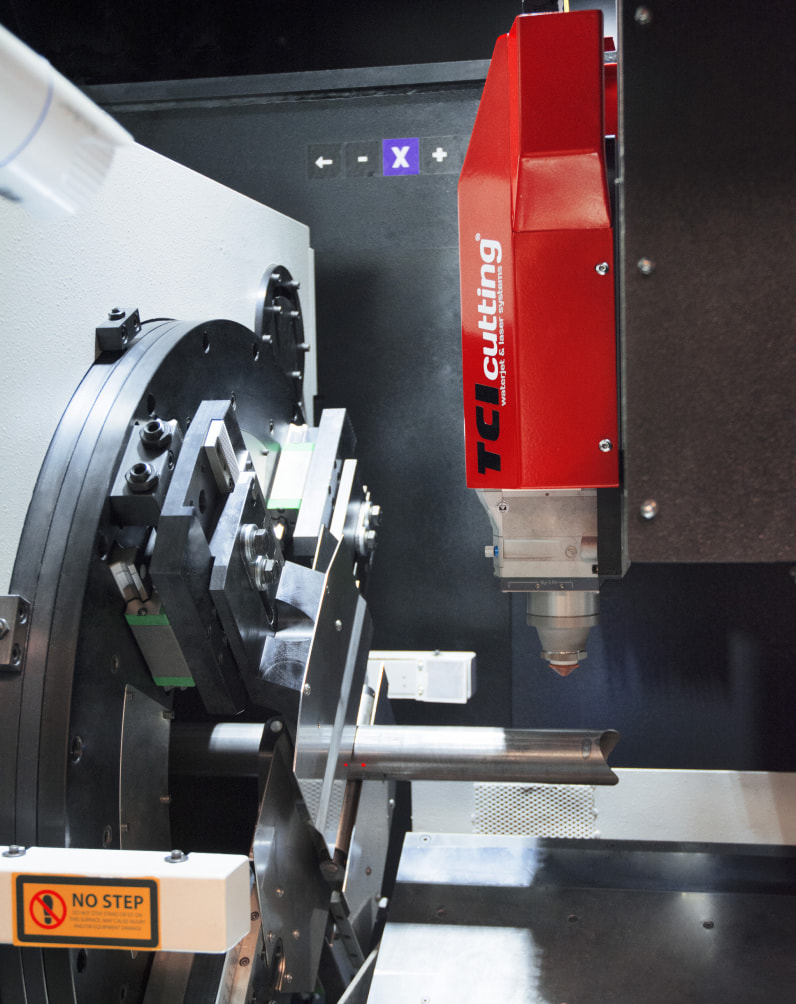

Ti offriamo la nostra consulenza tecnica
Ottieni consulenza sulla Smarttube Fiber® con il nostro team specializzato.
Specifiche
tecniche
| Caratteristica | 120 | 220 |
|---|---|---|
| Carico massimo | 20 kg/m | 36 kg/m |
| Teste | 1 - 2D | 1 (2D o 3D) |
| Vel. Posizionamento massimo simultaneo | 50 m/min | 50 m/min |
| Accelerazione massima assiale | 1G | 1G |
| Tolleranza macchina VDI / DGQ3441 | ± 0.05 mm/m | ± 0.05 mm/m |
| Ripetibilità | ± 0.025 mm | ± 0.025 mm |
| Potenze | Da 1 kW a 6 kW | Da 1 kW a 6 kW |
| Dimensioni | 6.000 mm hasta 12.000 mm | 6.000 mm hasta 12.000 mm |
| Formati supportati | Tubi circolari, quadrati e rettangolari. Profili aperti e chiusi | Tubi circolari, quadrati e rettangolari. Profili aperti e chiusi |
| Dimensioni tubo | ø20 a ø120 mm | ø20 a ø220 mm |
| Carico massimo di magazzino | 80 Kg/m (ø600 mm) | 100 Kg/m (ø600 mm) |
| Raccolta di pezzi e guarnizioni | Opzionale | Opzionale |
| Estrazione dei pezzi finiti | Opzionale | Opzionale |
| MODELLI | Dimensioni |
|---|---|
| 120 | 6.000 mm x ø220 mm |
| 220 | 6.000 mm x ø220 mm |
ALTA PRODUTTIVITÀ
Funzioni intelligenti
MACCHINE PER IL TAGLIO LASER
Sviluppi tecnologici
Energy Cut Gas Mix 2.0®
Risparmio di gas in tagli con ossigeno e azoto.
Rage Cut 2.0®
Taglio laser ad alta potenza più veloce del 40% su parti spesse in acciaio al carbonio.
Fly Cut 3.0®
Taglio ultra rapido in griglia e fori consecutivi.
Nozzle Control 2.0®
Diagnosi delle condizioni dell'ugello mediante intelligenza artificiale.
Smart Camera 4.0®
Telecamera intelligente per il rilevamento e la misurazione dei materiali.
Freezetec 2.0®
Sistema di taglio laser raffreddato ad acqua.
