Opzione di taglio 3D
Giro infinito sin rebobinado
Modulare
Espandibile in lunghezza e scalabile in risorse. Condizioni di lavoro pulite e silenziose
Formato XXL
Formato personalizzato
TAGLIO AD ACQUA

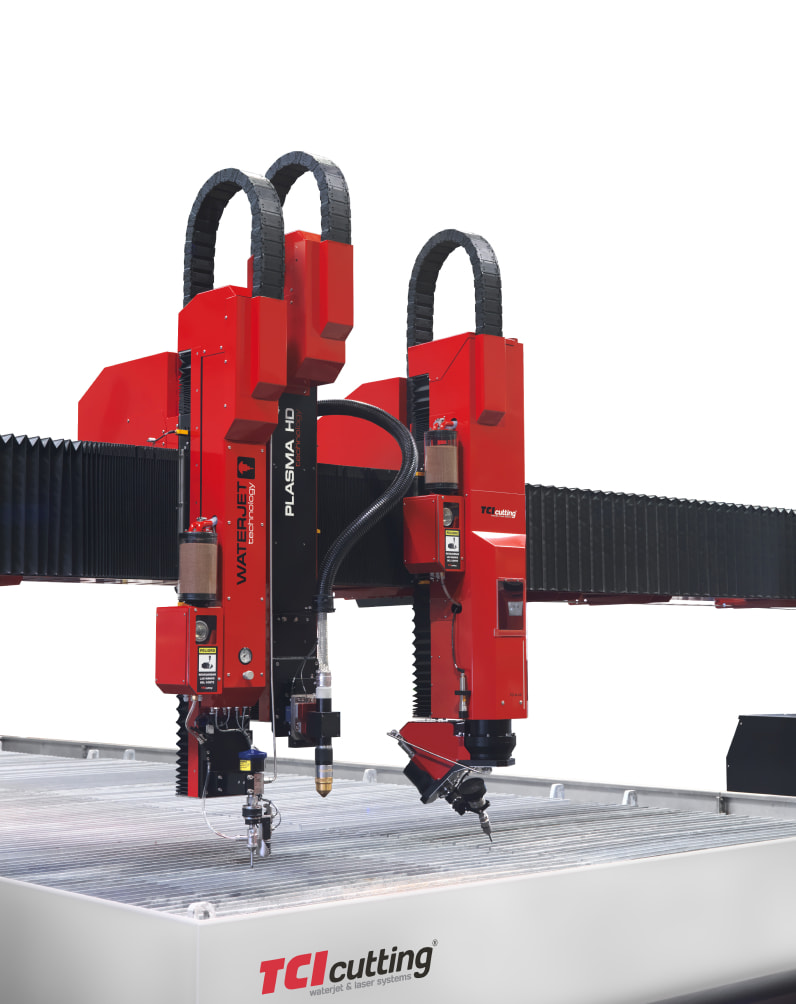

La nostra macchina ideale per formati 3D XXL
Flessibilità e adattabilità sono fondamentali per la competitività sul mercato. Taglio 3D di precisione. Questa serie è caratterizzata da una regolazione in altezza massima sull’asse Z fino a 700 mm. Per una versatilità unica. Infinite possibilità di crescita.
Specifiche
tecniche
| Caratteristica | BP-H 2040 | BP-H 3015 | BP-H 3020 | BP-H 3060 | BP-H 3080 | BP-H 30120 | BP-H 4060 | BP-H 4080 | BP-H 40120 |
|---|---|---|---|---|---|---|---|---|---|
| Spessore massimo della parte | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm |
| Carico parziale massimo ammissibile | 790 kg/m2 | 790 kg/m2 | 790 kg/m2 | 790 kg/m2 | 790 kg/m2 | 790 kg/m2 | 790 kg/m2 | 790 kg/m2 | 790 kg/m2 |
| Numero di teste di taglio | 1 a 4 | 1 a 4 | 1 a 4 | 1 a 4 | 1 a 4 | 1 a 4 | 1 a 4 | 1 a 4 | 1 a 4 |
| Numero massimo di ponti | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Velocità di posizionamento massima simultanea | 85 m/min | 85 m/min | 85 m/min | 85 m/min | 85 m/min | 85 m/min | 85 m/min | 85 m/min | 85 m/min |
| Massima velocità di taglio | 20 m/min | 20 m/min | 20 m/min | 20 m/min | 20 m/min | 20 m/min | 20 m/min | 20 m/min | 20 m/min |
| Tolleranza macchina secondo VDI / DGQ 3441 | ± 0.05 mm/m | ± 0.05 mm/m | ± 0.05 mm/m | ± 0.05 mm/m | ± 0.05 mm/m | ± 0.05 mm/m | ± 0.05 mm/m | ± 0.05 mm/m | ± 0.05 mm/m |
| Precisione della ripetizione | ± 0.025 mm | ± 0.025 mm | ± 0.025 mm | ± 0.025 mm | ± 0.025 mm | ± 0.025 mm | ± 0.025 mm | ± 0.025 mm | ± 0.025 mm |
| Dimensioni | 2000x4000x500 mm | 3000x1500x500 mm | 3000x2000x500 mm | 3000x6000x500 mm | 3000x8000x500 mm | 3000x12000x500 mm | 4000x6000x500 mm | 4000x8000x500 mm | 4000x12000x500mm |
| MODELLI | Dimensioni |
|---|---|
| BP-H 2040 | 2000x4000x500 mm |
| BP-H 3015 | 3000x1500x500 mm |
| BP-H 3020 | 3000x2000x500 mm |
| BP-H 3060 | 3000x6000x500 mm |
| BP-H 3080 | 3000x8000x500 mm |
| BP-H 30120 | 3000x12000x500 mm |
| BP-H 4060 | 4000x6000x500 mm |
| BP-H 4080 | 4000x8000x500 mm |
| BP-H 40120 | 4000x12000x500mm |
AFFIDABILITÀ
Funzioni intelligenti
MACCHINE DA TAGLIO AD ACQUA
Sviluppi tecnologici
Anticollision System 2.0®
Ottimizzazione del percorso di taglio.
Cut Control 3.0®
Sistema antiritorno abrasivo.
Smart Fit 2.0®
Regolazione automatica per una velocità ottimale.
5X Direct Drive Infinite Loop 4.0®
Rotazione infinita senza riavvolgimento.
Mapping Height Control 2.0®
Controllo della posizione del piano pezzo.
Dynamic Drilling 3.0®
Perforazione dinamica in spessori superiori a 3 mm.
BENEFICI
Perché
TCI Cutting
Software Intelligente
Processo decisionale autonomo.
Automazione personalizzata
Efficienza. One client, one solution.
MAS Concept®
Soluzione completa a 360º. 24 ore di produttività in fabbrica.
TCI Training
Programmi di formazione personalizzati certificati.
Implementazione di processi produttivi
Ottimizzazione. Piena integrazione. Industria 4.0.
Assistenza tecnica predittiva
Massima efficienza senza tempi morti. Team di esperti.
