Cięcie profili i rur

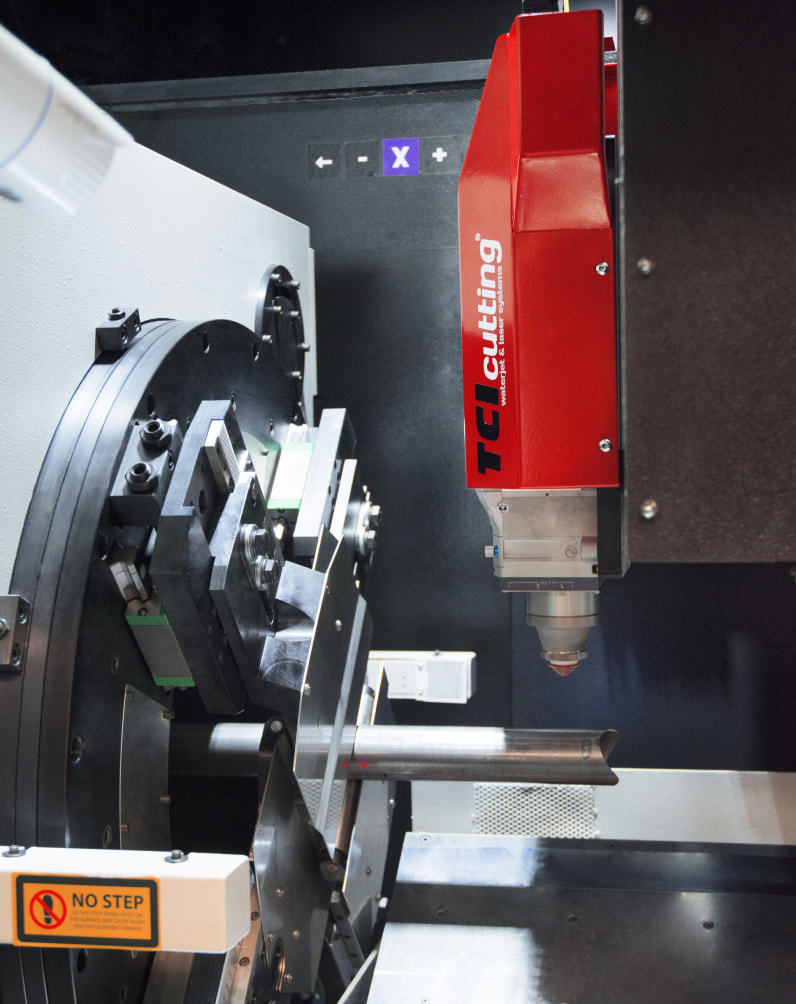

Technologia lasera światłowodowego sięga do produkcji wycinanych profili i rur, elementów szeroko stosowanych w wielu gałęziach przemysłu. Nowy system TCI Cutting jest w stanie obrabiać rury od ø20 mm do ø220 mm, a także profile kwadratowe. Dodatkowo ten nowy system cięcia laserowego profili i rur ze źródłem światłowodowym umożliwia wycinanie zarówno profili otwartych, głowicą pięcioosiową, jak i profili zamkniętych.
Technologia lasera światłowodowego do cięcia rur i profili pozwala wyeliminować niezbędne dotychczas procesy przed i po cięciu, co z jednej strony oznacza oszczędność czasu i zwiększenie konkurencyjności, ale także możliwość dostępu do nisz rynkowych i nowych sektorów.
Dzięki niezliczonym wydajnościom i możliwościom maszyna ta obsługuje szeroką gamę profili, z automatycznym lub półautomatycznym załadunkiem do 12 metrów i może wykonywać wielokrotny rozładunek sterowany za pomocą centralnego sterowania numerycznego CNC.
Parametry techniczne Smarttube Fibre® firmy TCI Cutting sprawiają, że jest to najbardziej wszechstronna i elastyczna maszyna na rynku, ponieważ oferuje kompletne rozwiązanie przy bardzo niskim zużyciu energii i niezrównanej jakości cięcia.
Specyfikacja techniczna
| Característica | 120 | 220 |
|---|---|---|
| Maksymalne obciążenie | 20 kg/m | 36 kg/m |
| Głowice | 1 - 2D | 1 (2D o 3D) |
| Jednoczesna maksymalna prędkość pozycjonowania | 50 m/min | 50 m/min |
| Maksymalne przyspieszenie osiowe | 1G | 1G |
| Tolerancja maszynowa VDI/DGQ3441 | ± 0.05 mm/m | ± 0.05 mm/m |
| Powtarzalność | ± 0.025 mm | ± 0.025 mm |
| Uprawnienie | From 1 kW to 6 kW | From 1 kW to 6 kW |
| Wymiary | 6.000 mm to 12.000 mm | 6.000 mm to 12.000 mm |
| Obsługiwane formaty | Rury okrągłe, kwadratowe i prostokątne. Profile otwarte i zamknięte | Rury okrągłe, kwadratowe i prostokątne. Profile otwarte i zamknięte |
| Wymiary rurki | ø20 a ø120 mm | ø20 a ø220 mm |
| Maksymalne obciążenie magazynu | 80 Kg/m (ø600 mm) | 100 Kg/m (ø600 mm) |
| Automatyczne usuwanie wiórów | Opcjonalnie | Opcjonalnie |
| Usuwanie wyciętych kawałków | Opcjonalnie | Opcjonalnie |
| MODELOS | |
|---|---|
| 120 | 6.000 mm x ø220 mm |
| 220 | 6.000 mm x ø220 mm |
WYSOKA WYDAJNOŚĆ
Inteligentne funkcje
MASZYNY DO CIĘCIA LASEROWEGO
Rozwój technologiczny
Energy Cut Gas Mix 2.0®
Redukcja do 70% zużycia gazu przy cięciu tlenem i azotem.
Rage Cut 2.0®
Cięcie laserowe dużej mocy o 40% szybsze w przypadku grubych części ze stali węglowej.
Fly Cut 3.0®
Ultraszybkie cięcie siatki i kolejne wiercenie.
Nozzle Control 2.0®
Diagnoza stanu dysz z wykorzystaniem sztucznej inteligencji.
Smart Camera 4.0®
Inteligentna kamera do wykrywania i pomiaru materiału.
Freezetec 2.0®
Chłodzony wodą system cięcia laserowego.
