Zautomatyzowane cięcie 3D

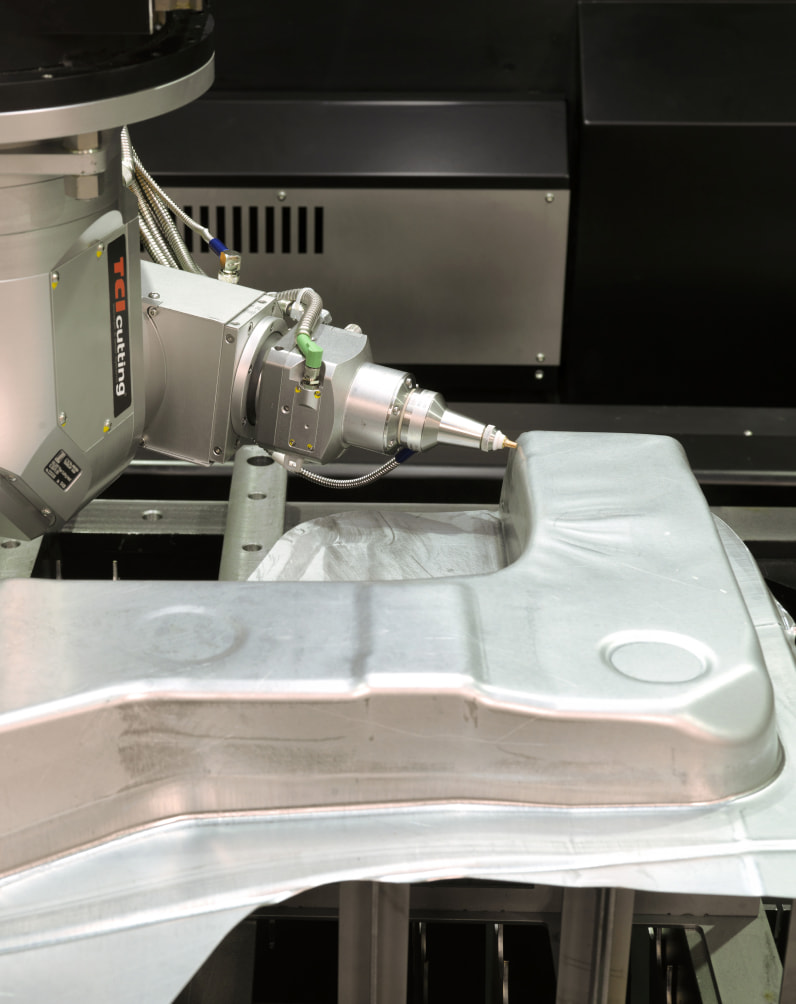

Spaceline Fiber® firmy TCI Cutting otwiera nowy świat możliwości cięcia laserowego 3D dzięki naszej 5-osiowej głowicy.
Produkcja złożonych cięć stanie się prostym zadaniem dzięki temu w pełni zrobotyzowanemu systemowi. Potężne ramię, w którym znajduje się głowica tnąca 3D, umożliwia tworzenie programów cięcia pod wieloma kątami dla tej samej części, a także osiąganie przyspieszenia ponad 1G, z mocami od 1 do 4 kW (do 6 kW specjalnych).
Skok 700 mm osi Z oferuje nieskończone możliwości cięcia zarówno części repozycjonowanych za pomocą robota, jak i na roboczym stole obrotowym.
System ten jest jednym z najbardziej kompletnych i inteligentnych na rynku. Jego łączność z systemami cyfrowymi generuje niezrównany przepływ produkcji przy minimalnych kosztach.
Jego wszechstronność i nieskończona liczba konfiguracji sprawiają, że Spaceline Fiber® jest maszyną zdolną do dostosowania się do potrzeb każdego sektora.
Doradzamy
Uzyskaj poradę dotyczącą Spaceline Fibre® dzięki naszemu wyspecjalizowanemu zespołowi
Specyfikacje techniczne
Funkcja | |
---|---|
Maksymalne obciążenie | 600kg |
Głowice | 1 (5 osie) |
Jednoczesna maksymalna prędkość pozycjonowania | 85 m/min |
Maksymalne przyspieszenie osiowe | 1G |
Tolerancja maszynowa VDI/DGQ3441 | ± 0.05 mm/m |
Powtarzalność | ± 0.03 mm |
Uprawnienie | Od 1.000 W do 3.000 W |
Wymiary | 1.550x4.050x700 mm |
Trasy osi (X, Y, Z) | 1.550x4.050x700 mm |
Dedykowanya oś GAP (W) | W zestawie |
Motoryzacja stołów załadowczych | W zestawie |
Motoryzacja części za pomocą robota | Opcjonalnie |
System pomiarowy | Bezwzględne reguły optyczne |
WYSOKA WYDAJNOŚĆ
Inteligentne funkcje
MASZYNY DO CIĘCIA LASEROWEGO
Rozwój technologiczny
Energy Cut Gas Mix 2.0®
Redukcja do 70% zużycia gazu przy cięciu tlenem i azotem.
Rage Cut 2.0®
Cięcie laserowe dużej mocy o 40% szybsze w przypadku grubych części ze stali węglowej.
Fly Cut 3.0®
Ultraszybkie cięcie siatki i kolejne wiercenie.
Nozzle Control 2.0®
Diagnoza stanu dysz z wykorzystaniem sztucznej inteligencji.
Smart Camera 4.0®
Inteligentna kamera do wykrywania i pomiaru materiału.
Freezetec 2.0®
Chłodzony wodą system cięcia laserowego.
